Puntos clave a considerar con éxito la impresión 3D

El modelado 3D para la impresión 3D puede ser una experiencia intimidante, especialmente para los nuevos usuarios. Algunos usuarios han sido modelados en 3D durante años, pero cuando se trata de impresión en 3D, hay algunas reglas que uno debe seguir para asegurarse de que el proceso de impresión 3D sea un éxito.

Antes de enviar su diseño para cortar y, posteriormente, a la impresora 3D, hay algunas cosas que uno debe tener en cuenta para asegurarse de que esté impreso en 3D perfectamente. Las siguientes son algunas de las más consideraciones que uno debe tener en cuenta.

1) Asegúrese de que su modelo sea a prueba de agua

A prueba de agua, significa que cuando se llene el agua, el modelo, podrán llenar cada lado interior del polígono, por lo tanto, no habrá agua que no haya agua. Esto se logra asegurando que todas las normales de los polígonos apunten al exterior y también el modelo debe ser múltiple. Es decir, 2-manifiesto, lo que significa que cada borde está conectado a dos polígonos. Para saber si su diseño es múltiple, puede usar la herramienta STITC y SCOOP de SelfCad. Si no es múltiple, recibirá un mensaje.

Además, también puede usar SelfCad Storer para garantizar que su modelo sea múltiple. Seleccione la sección Configuración que se encuentra en la sección superior derecha y elija Soluciones de malla y asegúrese de que Eliminar agujeros y Costura extensa se seleccionan las opciones.

Eliminar los agujeros Como su nombre indica, elimina los agujeros en cada capa y mantiene solo la forma exterior.

Extensos costuras- Esto trata de coser cualquier agujero abierto en la malla cerrando el orificio con polígonos tocando.

Si su diseño cumple con lo anterior, significa que se puede imprimir bien.

2) Verifique los espesores de la pared

Según las propiedades de los materiales de impresión 3D, cada tecnología de fabricación aditiva tiene sus pautas, por lo tanto, los espesores diferirán. Siempre revise los grosores de sus diseños tienen el grosor de la pared derecho, especialmente si son diseños mecánicos, siempre aseguran que no sean demasiado delgados para que no pierdan propiedades mecánicas además de no ser imprudentes.

Además de eso, siempre asegúrese de que el modelo que está diseñando debe imprimirse con un material específico. Hay diferentes materiales. Pueden ser frágiles o fuertes, suaves o fuertes, pesados ​​o ligeros, flexibles o sólidos, etc. Una vez que conozca el tipo de material de su diseño, evitará la posibilidad de imprimir fallas.

Puede consultar la lista completa de Limitaciones de los espesores de la pared de sculpteo.com- Un servicio de impresión en 3D en línea para obtener más información.

3) Fuerza del modelo

Para producir modelos completamente funcionales, debe asegurarse de que sean más fuertes.

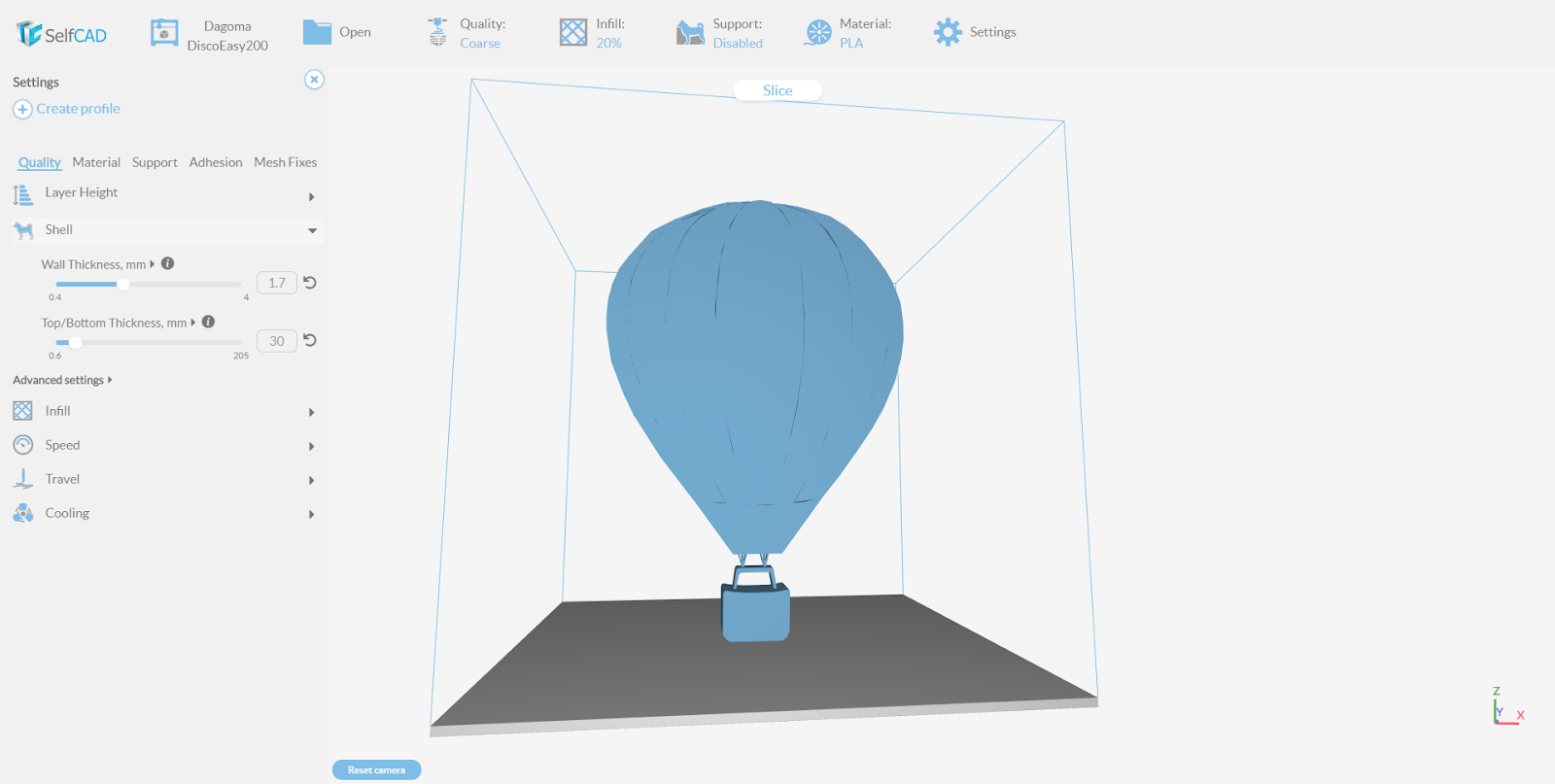

Puede hacer esto al diseñar su modelo o usar el SelfCad Slicer para asegurarse de que esto se implementa. En el Calidad Configuración de la cortadora, seleccione Caparazón y asegúrese de que el grosor de la pared y el grosor superior/inferior sean óptimos.

4) La tecnología de impresión 3D para usar para la impresión 3D

Se pueden usar diferentes tecnologías para imprimir cada material. Una vez que haya conocido el tipo de material que utilizará para imprimir su modelo en 3D, podrá elegir la tecnología correcta. Para los materiales ABS, utilizamos la tecnología basada en filamentos llamado Modelado de descomposición fusionada Tecnología. FDM es la tecnología de impresión 3D más común donde un filamento delgado de termoplástico se calienta y se extruye capas de formación. Esta tecnología es ideal cuando la impresión 3D de impresión compleja que necesitan propiedades de material fuertes para fines de prueba extremos.

Para los materiales de poliamida, alumida y de goma, utilizamos tecnología a base de polvo llamada sinterización láser. Y para metales preciosos se usa la fundición de cera perdida. Esto se basa en la impresión 3D en un molde y cera. La tecnología de estereolitografía que se basa en el polímero líquido se usa para resinas de impresión 3D

Los principiantes del desafío en la impresión 3D son elegir el tipo de tecnología adecuado para usar para imprimir 3D sus diseños. Pero si sabe qué material requiere su diseño, es más fácil conocer la tecnología para usar.

Además de lo anterior, también puede asegurarse de que su modelo sea imprimible utilizando la herramienta Magic Fix o usar el Makprintable.com Antes de enviarlos a SelfCad para cortar. Si todo lo anterior es difícil para usted, puede cargar sus diseños para Escultura, I.materialise o Shapeways Y los repararán y continuarán con el proceso de impresión 3D una vez imprimible.

5) Contracción y deformación

Durante el proceso de impresión 3D, siempre hay cambios dentro del material a medida que se derrite, se calienta y se sinteriza. Sin embargo, los desafíos generalmente ocurren durante el proceso de enfriamiento, ya que esto causa deformación y reducción, lo que resulta en deformación y agrietamiento. Las piezas que se ven afectadas en su mayoría son las que tienen superficies largas y planas porque el proceso de calentamiento da como resultado una contracción a lo largo. Las esquinas afiladas en el modo también pueden generar deformación porque generalmente actúan como puntos de concentración de estrés.

El diseño correcto puede evitar estos problemas. En lugar de esquinas afiladas, siempre considere agregar un borde redondeado en su modelo y evite las superficies planas. Puede lograr esto fácilmente en SelfCad seleccionando las esquinas afiladas y luego usar la herramienta de objetos redondos y ajustar la suavidad a medida que avanza su diseño. También puedes utilizar Filetes en su modelo para suavizar los bordes afilados. Cuando las esquinas se redondean, el estrés se puede distribuir de manera más uniforme. También puede usar filetes en su modelo.

7. Resolución de archivos

Siempre elija la solución adecuada para su modelo y considere el nivel de detalle. El nivel de detalle que requiere su modelo generalmente depende de la tecnología de impresión 3D y del material que está utilizando. Sin embargo, crear un modelo con un nivel extremo de detalles puede hacerlo no imprimible. Siempre te haga considerar las especificaciones de tu impresora al diseñar.

Reglas de pulgar

• Agregue al menos un grosor de 0.8 mm a su diseño
• Conozca el nivel mínimo de detalle que requiere su modelo y elija sabiamente la tecnología de impresión 3D.
• Use esquinas redondas y evite grandes superficies planas.
• Siempre use ángulos de menos de 45 grados para evitar los voladizos en su diseño.

En conclusión, una impresión exitosa comienza con un modelo de diseño correcto. Hay otros factores que uno debe tener en cuenta como el material utilizado y la tecnología de impresión 3D que se utilizará. Estos factores determinan las reglas básicas de diseño. Explorar consideraciones de diseño es el primer paso que debe emprender para garantizar una impresión exitosa.

Le agradecemos que se haya tomado el tiempo de leer el artículo y esperamos que haya encontrado la información que estaba buscando. Le animamos a comentar cualquier duda o sugerencia, ¡gracias!€
