Cómo diseñar una red de baloncesto en 3D utilizando SelfCAD

Diseño 3D de una red de baloncesto en un modelado 3D Cómo diseñar 3D de una red de baloncesto en SelfCAD

Cómo diseñar en 3D una red de baloncesto en SelfCAD

En este artículo, diseñaremos en 3D una red de baloncesto en SelfCAD. Comenzaremos con un cilindro donde lo modificaremos utilizando las diferentes herramientas de SelfCAD. Así pues, ¡vamos!

📂 Índice de contenido
  1. Paso‌ ‌1:‌ Creación de una forma de diseño 3D de la red de baloncesto
  2. Empezamos con el diseño 3D de la forma básica de la cesta circular. En primer lugar, activaremos el cilindro desde la forma 3D de forma que empecemos a diseñar la categoría (P+Y3D). Estamos seleccionando el radio superior algo mayor que el radio inferior. Establecer los parámetros; Radio inferior a 30, Altura a 60, Segmento horizontal a 5, Segmento vertical a 25. Finalice el cilindro.
  3. Paso 3: girar los bordes en una dirección determinada
  4. Paso‌ 4:‌ Diseño 3D de Cross Net
  5. Paso‌5:‌ fusione los dos perfiles que hemos diseñado en 3D
  6. Paso‌6:‌ Separación de objetos 3D sólidos de la red.
  7. Paso‌ ‌6:‌ Convertir Limpio en un modelo 3D
  8. Paso 7: activa Stitch y Scoop
  9. Paso 8: crea una barra redonda superior y una inferior que sujeten la red
  10. Paso 9: activa Stitch y Scoop

Paso‌ ‌1:‌ Creación de una forma de diseño 3D de la red de baloncesto

Empezamos con el diseño 3D de la forma básica de la cesta circular. En primer lugar, activaremos el cilindro desde la forma 3D de forma que empecemos a diseñar la categoría (P+Y3D). Estamos seleccionando el radio superior algo mayor que el radio inferior. Establecer los parámetros; Radio inferior a 30, Altura a 60, Segmento horizontal a 5, Segmento vertical a 25. Finalice el cilindro.

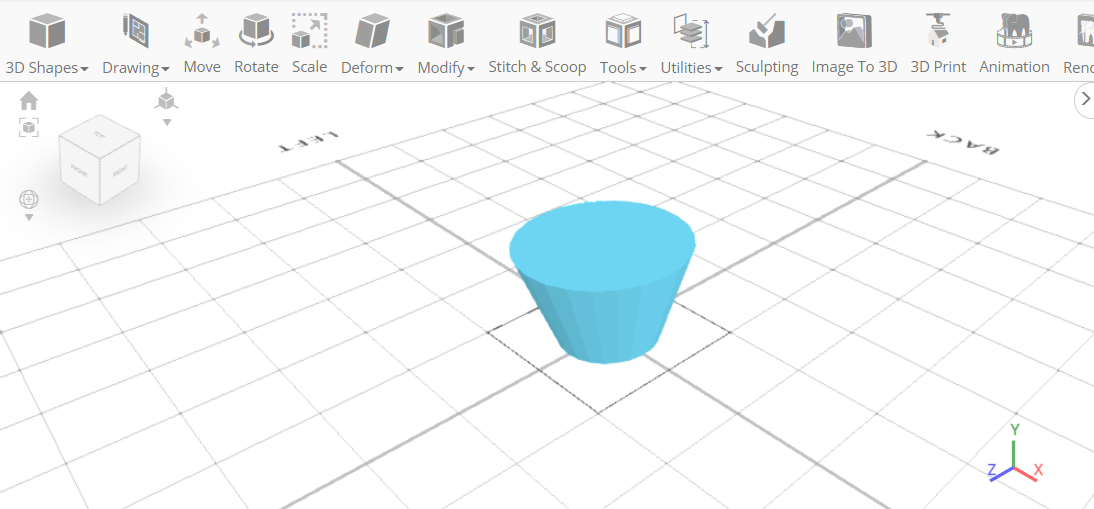

Modificación del cilindro para crear el diseño 3D

Como puede ver en la imagen, hemos creado un diseño 3D casi parecido a la red de baloncesto. El cilindro y el cubo son las formas más habituales utilizadas para crear diseños o formas 3D.

Paso‌ ‌2:‌ Diseño 3D de la forma de red con Selección de borde

Seleccione la herramienta de selección de borde (Ctrl+2). A continuación, haga clic en el botón de configuración de selección para cambiar la configuración de selección. En los parámetros, establezca la selección de anillo en True. Éstos nos permitirán seleccionar el borde del objeto. Seguiremos seleccionando el borde para hacerlo o editarlo para que parezca una red.

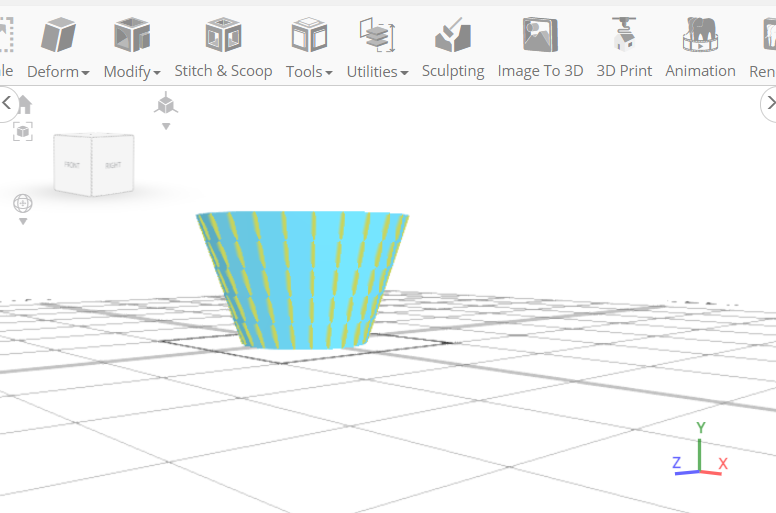

seleccionando los bordes del modelo 3D

Cierre el panel Transformación. Como puede ver en el modelo 3D, hemos seleccionado los bordes.

Paso 3: girar los bordes en una dirección determinada

Evidentemente, los bordes del modelo 3D seleccionado son rectos, pero queremos una conexión a la red. Por eso, doblaremos los bordes con la ayuda de Twist. Twist ayuda a doblar o moldear la forma en diferentes formas como queramos. En la categoría Deformar, elija Twist (D+W). Establezca Y a 60 y cierre el tablero de transformación.

Más información sobre la configuración de las indicaciones: tenemos líneas de dirección en la esquina inferior derecha del espacio de trabajo. Estos son X, Y y Z. Cómo torcer los bordes respecto a la dirección Y. La dirección tiene un papel vital en el diseño 3D. Con pocos conceptos básicos de ángulo, dirección y rotación, puede crear fácilmente el modelo.

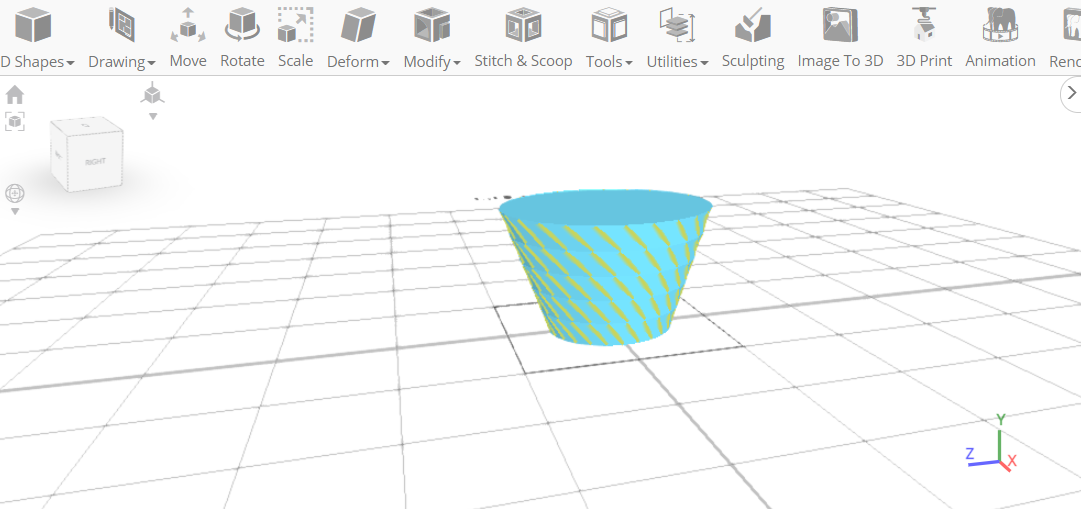

Girar la dirección de los bordes del modelo 3D

Paso‌ 4:‌ Diseño 3D de Cross Net

En este paso, vamos a separar la red de un modelo sólido. Ya hemos seleccionado el Profile_1 que sólo es los bordes retorcidos. A continuación, haga clic en Copiar para copiar el objeto seleccionado (Ctrl+C).

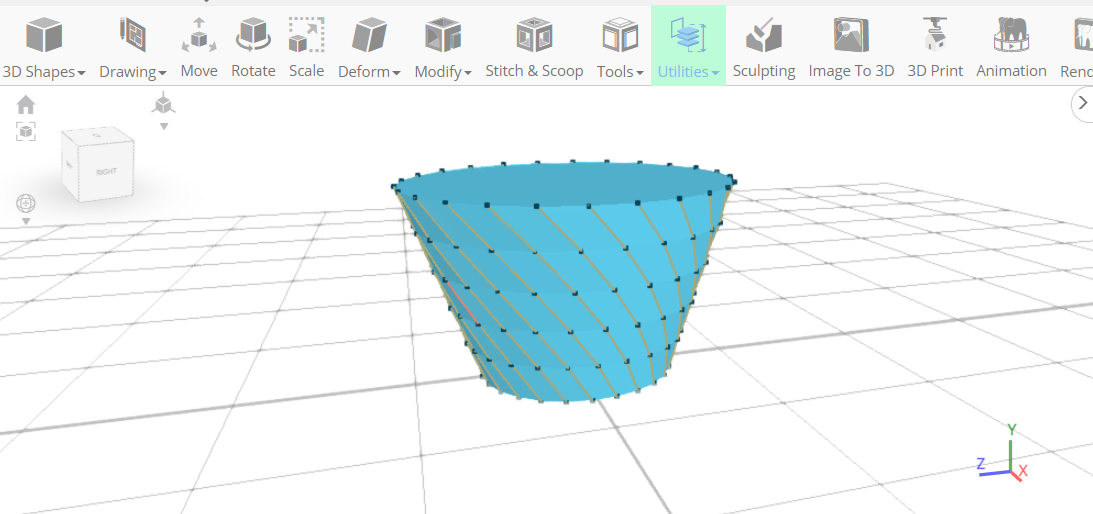

Modificación adicional del modelo 3D para crear la red

Elija la herramienta Espejo de la Categoría Utilidades (U+I). Establece Copia en True. Esto es para copiar el perfil realizado anteriormente. Tendremos el perfil de red cruzada con la herramienta espejo tal y como se muestra en los diseños 3D a continuación.

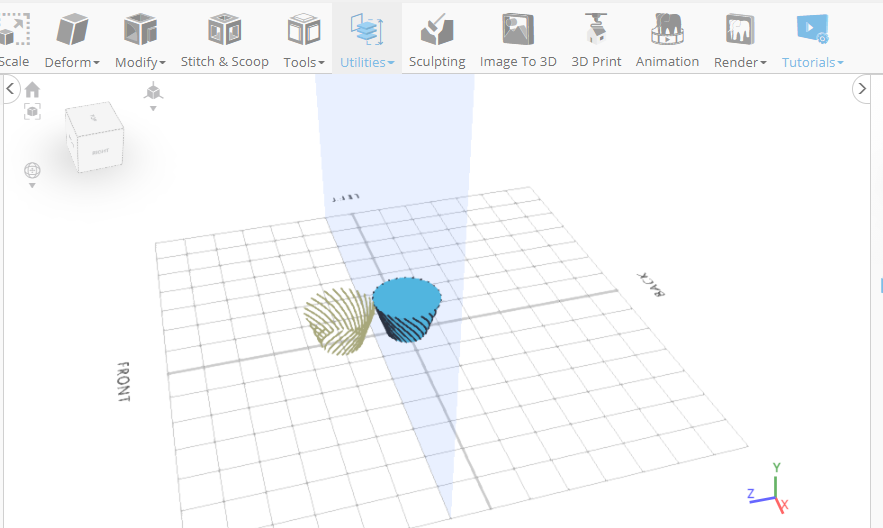

Dos copias del modelo 3D creadas con la herramienta espejo

Finalice el espejo. Obtenemos el diseño 3D de la red tal y como se muestra a continuación.

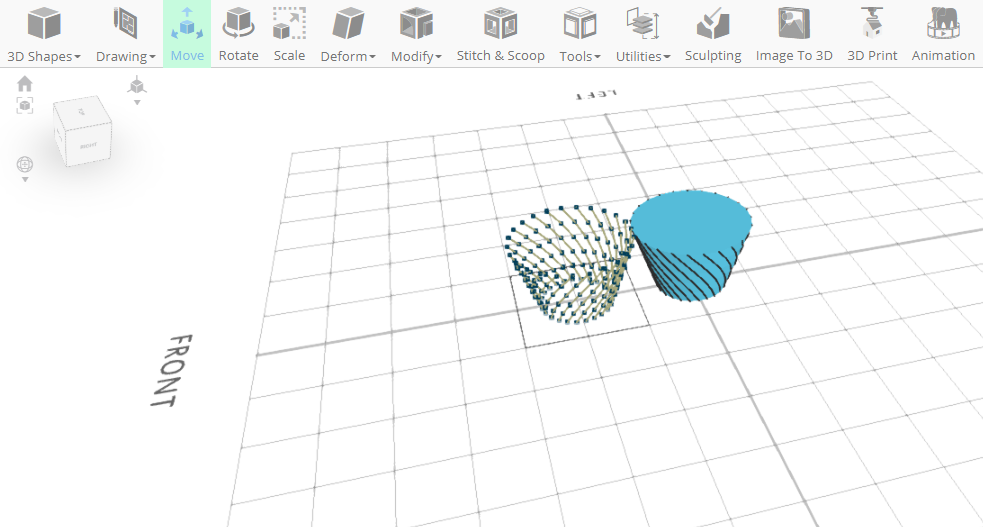

La red después de finalizar la herramienta espejo

Con esto, estamos fusionando los dos modelos 3D de las redes. Elija la herramienta Mueve (M) y establezca Z a 0.

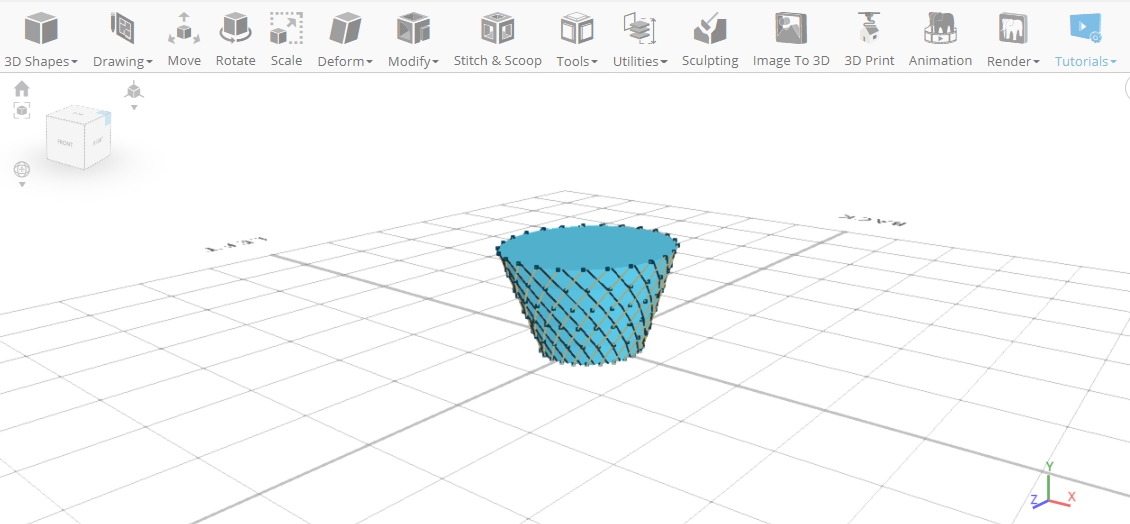

Versión combinada de los modelos 3D

De esta forma, hemos creado el diseño 3D de la red cruzada.

Paso‌5:‌ fusione los dos perfiles que hemos diseñado en 3D

Seleccione Selección de objetos (Ctrl+0). A continuación, seleccione Profile_1(1) y profile_1 ya está seleccionado. Elija Fusionar objeto en la categoría Utilidades de la barra de herramientas (U+E).

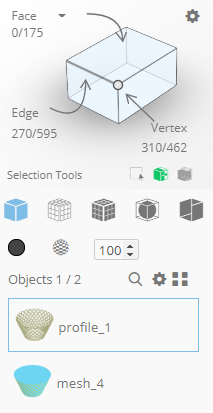

Demostración de las herramientas de fusión de objetos

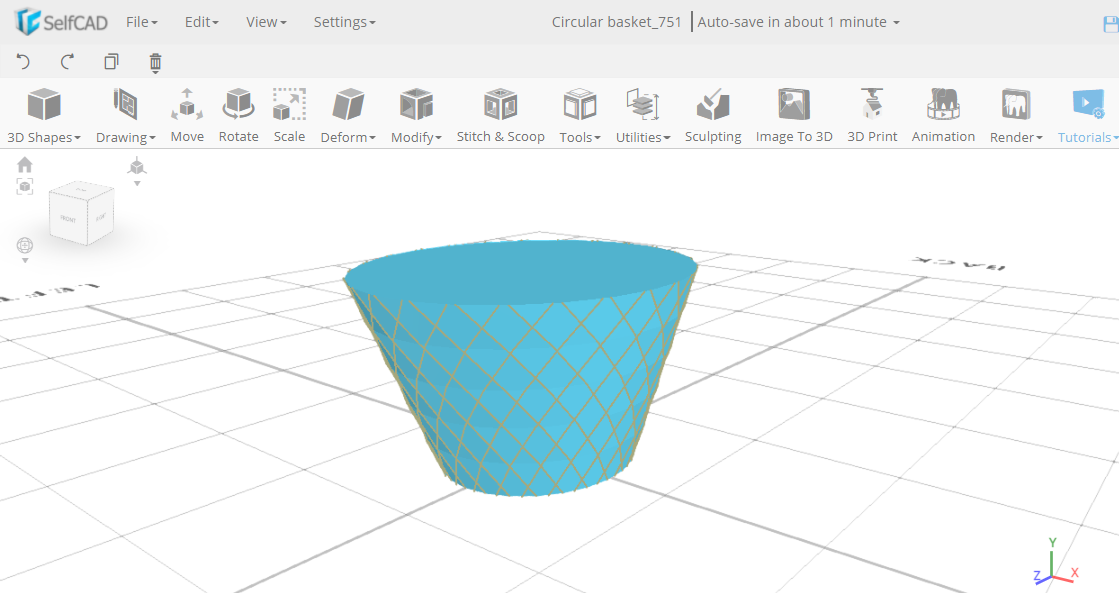

Objetos 3D después de la fusión

Paso‌6:‌ Separación de objetos 3D sólidos de la red.

Seleccione el botón de selección inversa para invertir la selección (I+I). A continuación, elija el botón Eliminar para eliminar el objeto (Supr).

De esta forma, eliminamos el objeto 3D sólido y obtuvimos la red cruzada tal y como se muestra en el diseño 3D siguiente.

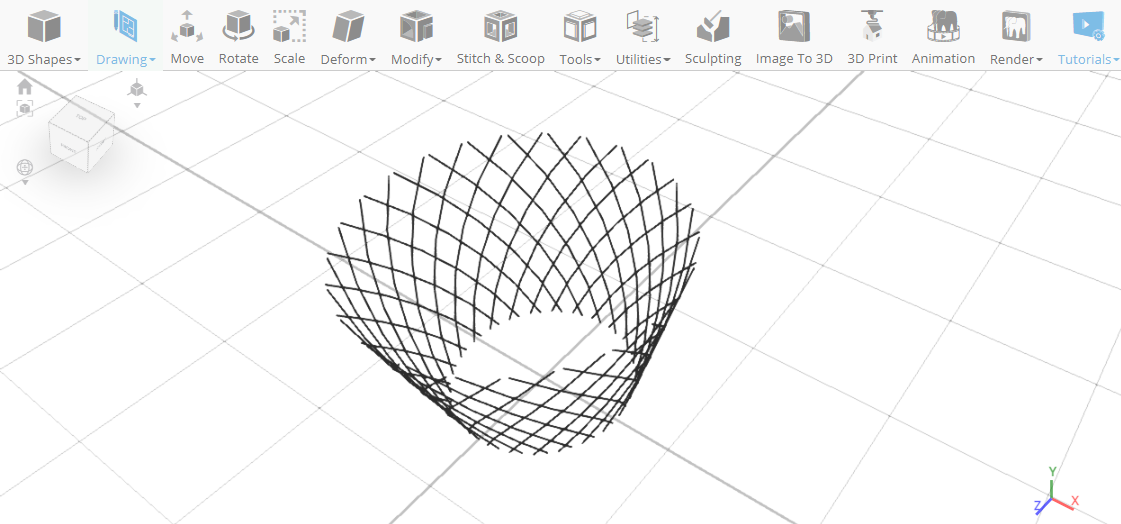

El diseño después de separarse

Paso‌ ‌6:‌ Convertir Limpio en un modelo 3D

Como se muestra en la imagen anterior, ya tenemos la forma de una red, pero desde luego, no es 3D. Ahora activaremos el esbozo 3D desde la categoría de dibujo y escogeremos Esbozo 3D (K). Aquí, en el panel de herramientas, elija Círculo (K+C). Esto es para crear un 3D de la red.

Empiece a seleccionar el punto. Cierre el tablero de transformación de esbozo 3D. A continuación, seleccione el objeto: elija sólo el objeto creado que es profile_2.

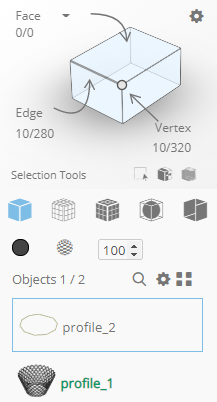

El perfil

A continuación, active la vía de seguimiento: en la barra de herramientas, seleccione Categoría de herramientas y seleccione la vía de seguimiento (T+P). Haga clic para finalizar el camino.

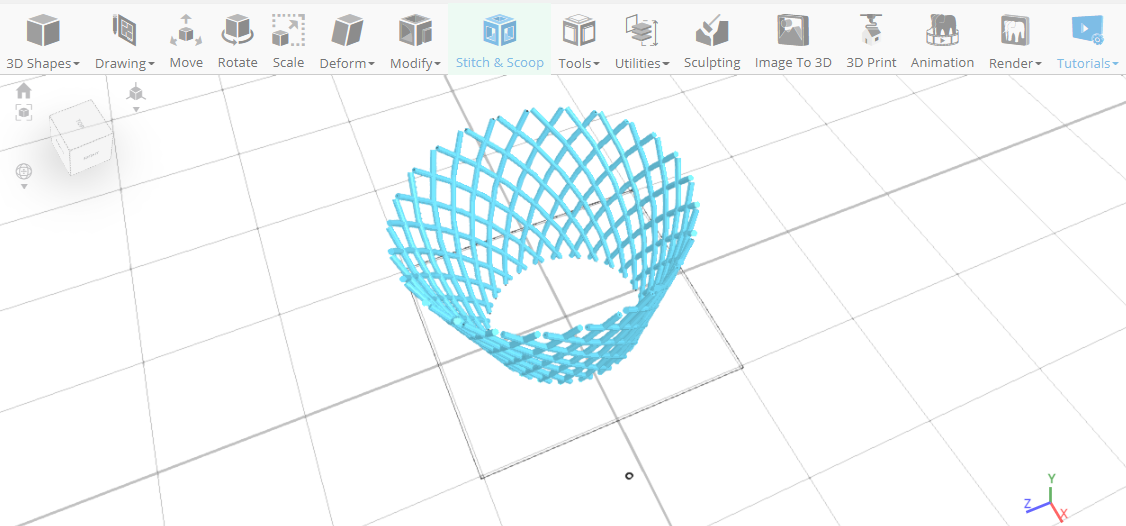

El objeto después de finalizar la herramienta de seguimiento del camino

Hemos creado el objeto 3D.

Paso 7: activa Stitch y Scoop

Elija Stitch and Scoop en la barra de herramientas (B). A continuación, elija Unión (B+U) y finalice la Unión.

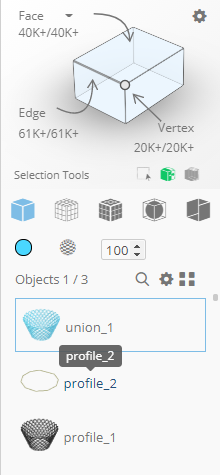

Activación de la herramienta de punto y cuchara

Ahora haga clic en el botón de selección inversa para invertir la selección (I+I). A continuación, haga clic en el botón Eliminar para eliminar el objeto (Supr). Acabamos de borrar el perfil que hemos utilizado para crear el camino de seguimiento que ya no necesitamos.

Paso 8: crea una barra redonda superior y una inferior que sujeten la red

Creamos otro objeto nuevo: Activa Torus: Elija Torus de la categoría de forma 3D en la barra de herramientas (P+T). Establezca los parámetros: establezca el radio del tubo 2, la posición Y a 58. Finalice el toro.

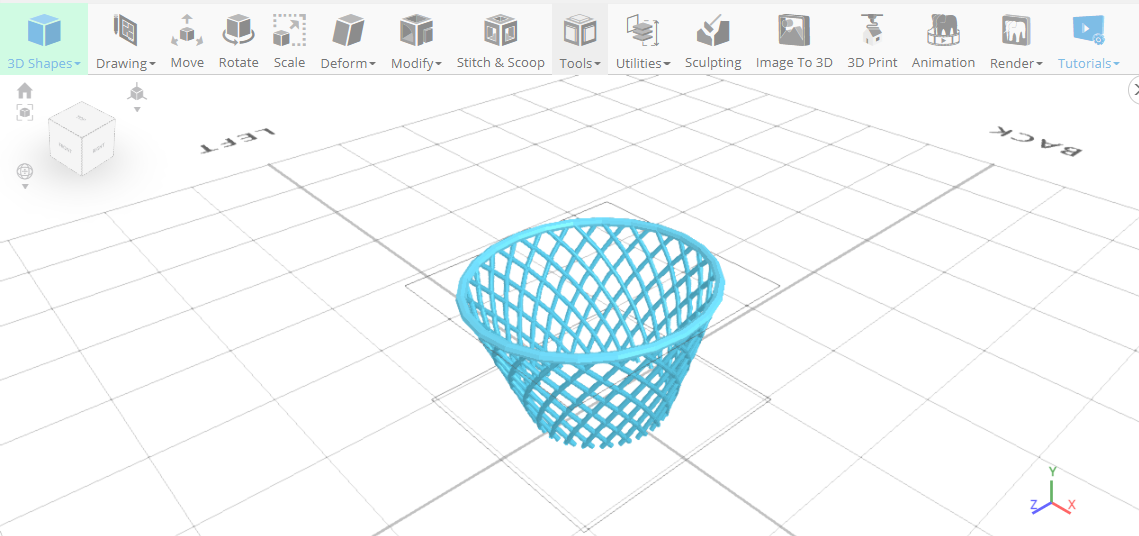

Creación de las secciones superior e inferior que sujetarán la red

Vuelve a activar Toro: elija Toro de la categoría de forma 3D en la barra de herramientas (P+T). Establece los parámetros: establece el radio del anillo 30, el radio del tubo a 2. Finaliza el toro.

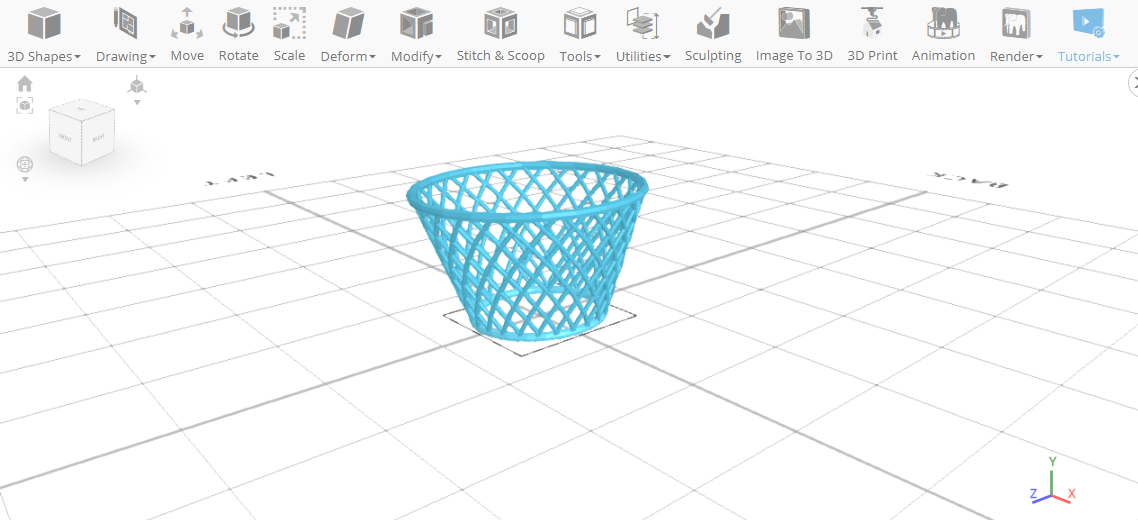

La forma después de finalizar el toro

Ahora haga clic en el botón de selección inversa para invertir la selección (I+I). A continuación, haga clic en el botón Mover (M). Establezca ya 2. Cierre el tablero de transformación.

Paso 9: activa Stitch y Scoop

Activa Stitch and Scoop: elige Stitch and Scoop en la barra de herramientas (B). Activaremos la Unión: en el panel de herramientas, elija Unión (B+U). Finalizar la Unión.

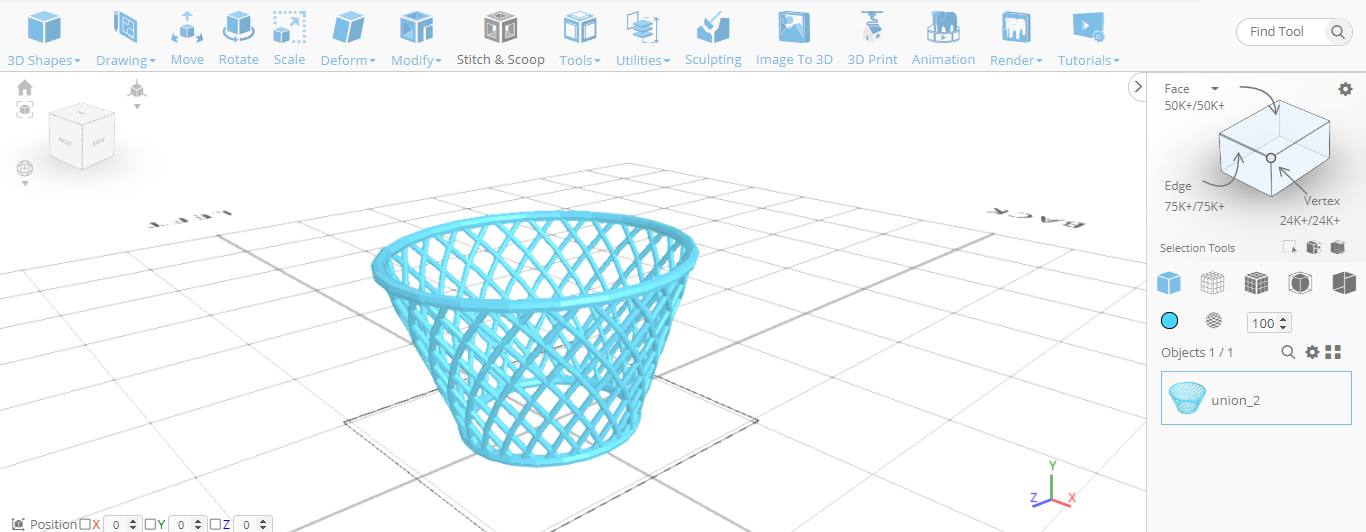

Activación de la herramienta de punto y cuchara

Tenemos nuestro modelo 3D final de la red de baloncesto.

Conclusión:

El diseño 3D consiste en jugar con diversas herramientas del software de modelado 3D. Hemos logrado diseñar en 3D la red de baloncesto utilizando las diferentes herramientas de SelfCAD. Después de crear el diseño 3D, puede imprimirlo en 3D si tiene una impresora 3D. En caso de que se quede bloqueado mientras utiliza SelfCAD, puede consultar los tutoriales interactivos de SelfCAD. Son un gran recurso para aprender el modelado 3D tanto para principiantes como expertos.

Le agradecemos que se haya tomado el tiempo de leer el artículo y esperamos que haya encontrado la información que estaba buscando. Le animamos a comentar cualquier duda o sugerencia, ¡gracias!€
