Crea tu propia silla con Selfcad: diseño al alcance de tu mano.

Impresión 3D en la industria de muebles se está volviendo popular. Los muebles con clase que se pueden personalizar al estilo único hacen que cualquier espacio sea atractivo y atractivo. Para mantener la competitividad en el mercado, la gestión de eventos y las industrias de alquiler de muebles siempre están buscando formas de crear algo único y distintivo para sus clientes. La impresión 3D para el diseño de productos ha facilitado que las industrias creen muebles modulares que sean portátiles y útiles. En esta guía, aprenderá cómo crear muebles básicos fácilmente en SelfCad, un software de modelado en 3D en línea.

Diseño de muebles en Selfcad

Aprenderemos a modelar e imprimir 3D sus propias sillas personalizables en Autoacada. Crearemos dos tipos de sillas. Comenzaremos con el que se muestra a continuación:

Mira el video del proceso de diseño aquí.

https://www.youtube.com/watch?v=ioheq7tqqgc

Comencemos:

Creando un boceto de tu silla

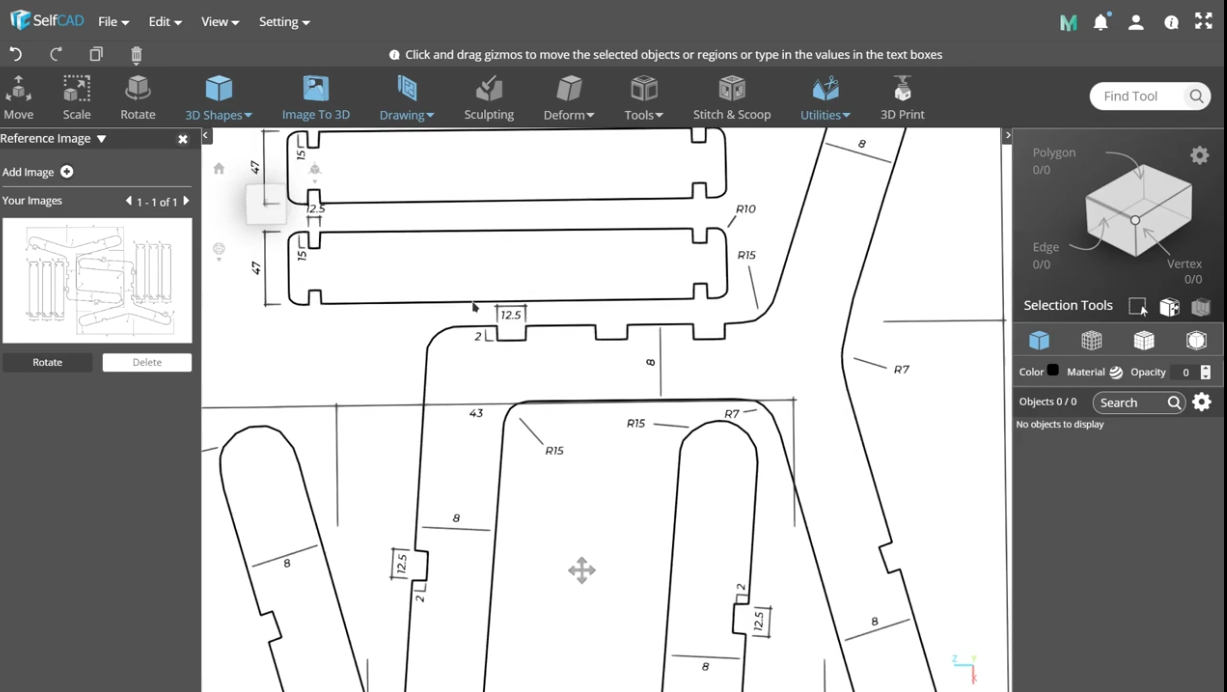

Para diseñarlo con precisión, primero necesitamos preparar un boceto de cómo se verá el modelo y la medición también. Una vez que el boceto esté listo, ahora puede importarlo al programa utilizando el Herramienta de imagen de referencia. Esto es útil ya que la creatividad de Ones no es limitada. Este es un boceto que preparamos.

Después de importar el boceto, seleccione el Herramienta de dibujo a mano libre Desde la sección Herramienta de dibujo de la barra de herramientas. Úselo para rastrear alrededor del boceto como se muestra en el GIF a continuación.

Una vez que haya terminado de rastrear la imagen, finalice.

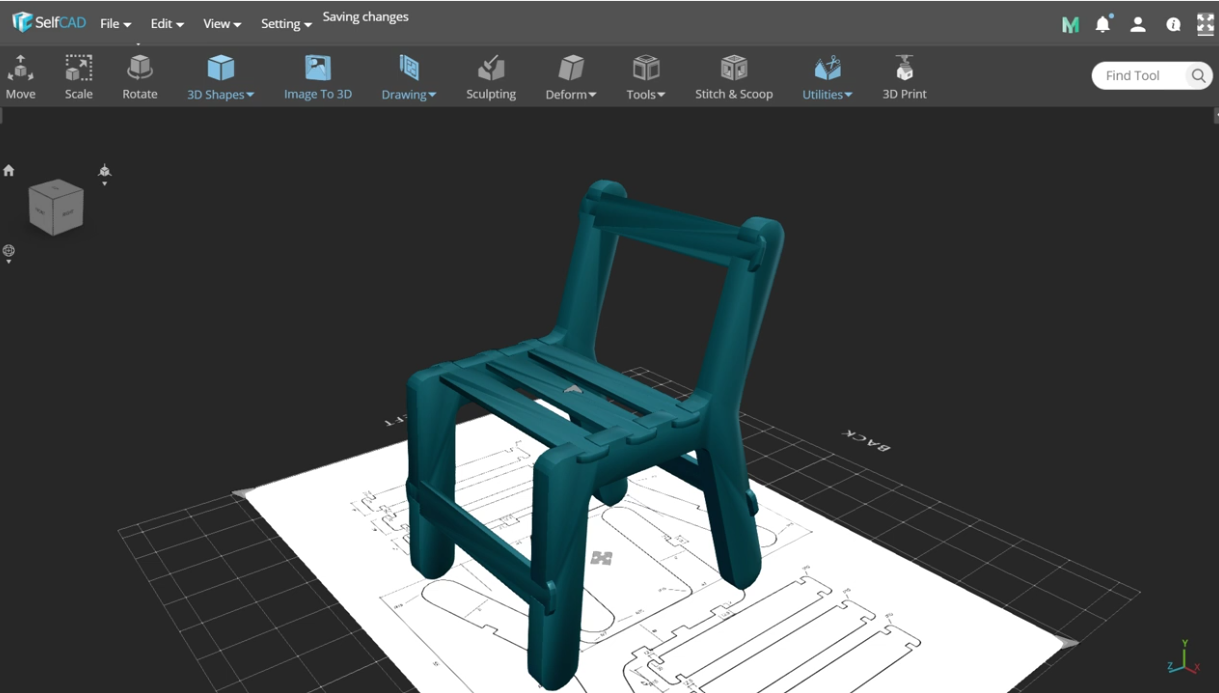

Usar el Herramienta de rotación Para rotar la parte finalizada de la silla. Cree otro par de la misma utilizando la herramienta de compensación de copias y otras partes de la silla también para que pueda lograr el modelo que se muestra a continuación.

Seleccione la opción de material que se encuentra en la sección de la derecha y úsela para cambiar el material de las partes de la silla a madera como se muestra a continuación.

Veamos ahora cómo diseñar otra versión de una silla que se muestra a continuación.

Vea el video tutorial aquí.

https://www.youtube.com/watch?v=xvh5oun__3u

¡Comencemos!

Modificación de un cubo

Para comenzar, necesitaremos modificar el cubo predeterminado.

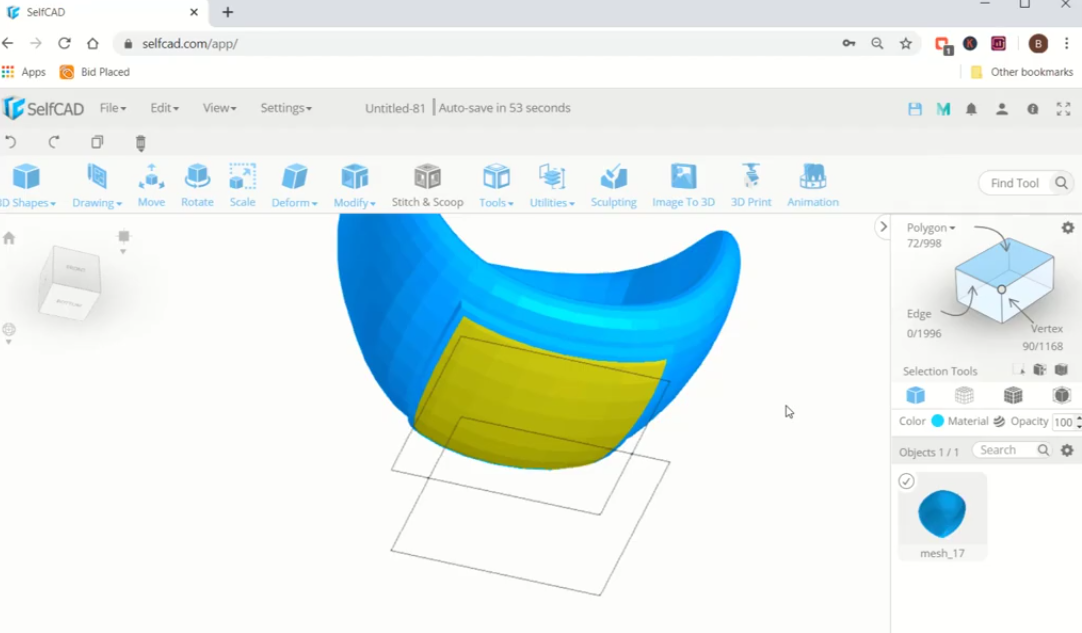

Usar el selección de polígono Herramienta para seleccionar la parte superior y un lado del cubo y eliminarlo. Usar el Herramienta de selección de bordes Para seleccionar los bordes del modelo y muévalos como se muestra a continuación.

Para convertirlo en un modelo 3D, vamos a usar el Herramienta de espesor agregado que se encuentra en el Modificar Sección de la barra de herramientas. Establecer el Espesor a -20 y finalizar. Seleccione el Herramienta de suavidad y establezca la suavidad al máximo y finalice y podrá crear el modelo que se muestra a continuación.

Creando el pie del modelo

• Establezca el modelo en la vista inferior.

• Seleccione la sección inferior usando el Herramienta de selección de polígono.

• Usar el Herramienta de extrusión para extruirlo como se muestra a continuación.

• Para insertar el pie, seleccione las cuatro esquinas y use la opción de comando con Cantidad empezar a 32.

• Use la herramienta de escala para escalarla como se muestra a continuación.

Ahora hemos modelado con éxito una silla en Selfcad

Siempre puede personalizarlo de acuerdo con sus necesidades. Por ejemplo, puede cambiar el color, el material e incluso la forma del modelo.

Después de diseñar, use el Herramienta mágica de fijación Para que el modelo sea imprimible. Para cortarlo, haga clic en el Herramienta de impresión 3D Para acceder a la cortadora y generar el código G que enviará a su impresora 3D.
